Причалы

Размерения, конструкцию и архитектуру модульных плавучих причалов ВИДСОН выбирают на основании расчётов надводного борта, прочности, остойчивости и непотопляемости в соответствии с требованиями:

• Российского морского регистра судоходства (РС);
• Российского Классификационного Общества (РКО).

Модульные плавучие причалы формируются из стандартизированных понтонных модулей следующих типоразмеров:

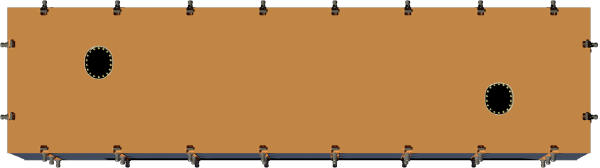

• 12 × 3 м;

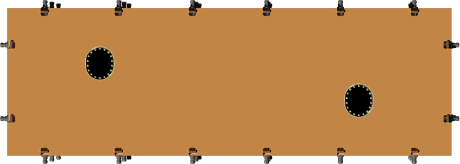

• 9 × 3 м;

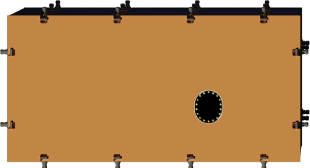

• 6 × 3 м;

• 3 × 3 м.

Использование унифицированных модулей позволяет оперативно формировать причалы требуемой длины и конфигурации, а также упрощает транспортировку, монтаж и последующую модернизацию конструкции.

Высота надводного борта подбирается исходя из условий эксплуатации, района плавания и функционального назначения причала.

В стандартном исполнении высота борта составляет 1,5 м или 2,5 м.

Иные значения высоты борта определяются по результатам расчётов прочности, остойчивости и эксплуатационных нагрузок.

Корневая часть понтонного плавучего причала может быть закреплена:

• к береговому лежню;
• либо к модульной самоподъёмной платформе ВИДСОН, установленной на опорах с гидравлическим приводом.

Применение самоподъёмной платформы обеспечивает автоматическую компенсацию колебаний уровня воды и стабильное положение причального корня в широком диапазоне эксплуатационных условий.

В зависимости от назначения, модульные плавучие причалы ВИДСОН комплектуются следующим оборудованием:

• кнехты и швартовные устройства;
• отбойные устройства по периметру причала;
• электрические распределительные щиты для приёма берегового электропитания и его подачи на суда;

• колесоотбойники;
• соединительные мосты (аппарели) для связи с берегом;
• мачты с навигационными сигнальными огнями и светильниками палубного освещения.

• палубные люки с трапами в подпалубные помещения;
• съёмное грузоподъёмное оборудование;
• системы освещения и вентиляции внутренних помещений понтонов.
